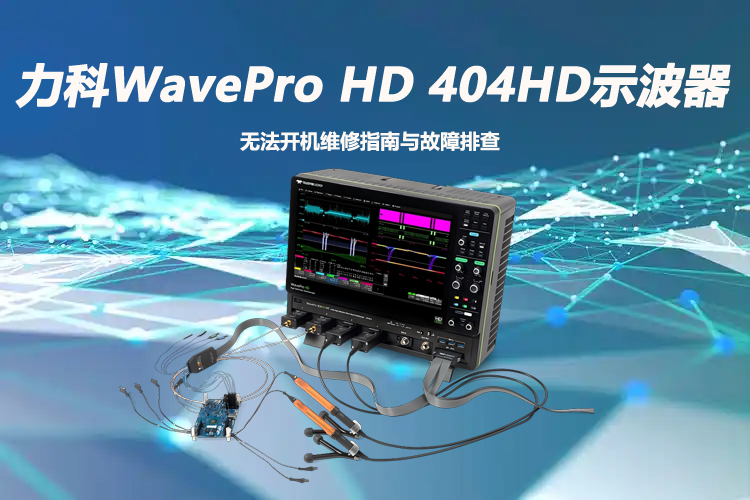

力科WavePro HD 404HD示波器无法开机维修指南与故障排查

力科示波器WavePro HD 404HD无法开机维修规划

第一步：基础检查与电源排查

电源线与插座检查

更换电源线或插座，确认电源输入正常（AC 100-240V，50-60Hz）。

检查示波器后部电源开关是否处于“ON”状态。

保险丝检测

拆开示波器底盖，找到电源模块上的保险丝（通常标有“F1”或类似标识）。

使用万用表测量保险丝是否导通，若熔断需更换同规格型号（如3A/250V慢熔保险丝）。

第二步：电源模块深度检测

电源板关键点测量

拆机后，找到电源模块（通常位于示波器左侧，标有“POWER”字样）。

使用万用表测量以下电压：

输入交流电压（AC 100-240V）是否正常。

整流后的直流电压（DC 300-400V）是否稳定。

输出端+5V、+12V、-12V等关键电压是否达标（误差±5%）。

若某路电压异常，检查对应电容（如电解电容是否鼓包）、整流桥堆或开关电源芯片（如UC3842）。

电源模块更换

若电源板损坏严重（如芯片烧毁），建议直接更换同型号电源模块（可联系力科售后或专业维修商）。

第三步：主板与按键排查

主板外观检查

观察主板是否有明显烧毁痕迹、电容鼓包或芯片发黑。

重点检查CPU（如Intel Atom系列）、FPGA芯片（如Xilinx Spartan系列）及周边电路。

按键与开关检测

拆下前面板，检查电源开关触点是否氧化或断裂。

使用万用表测量按键导通性，若接触不良需清洁触点或更换开关。

逻辑单元组件检测

若示波器能进入Windows界面但无法启动测量软件（如案例中HDO4024故障），需检查采集板逻辑单元。

测量ADC芯片（如AD9625）偏置电压（正常应为-0.9V/-2.0V），若异常需检查电压跟随器（如LF347）或更换损坏芯片。

第四步：软件与固件修复

系统重置

按住示波器前面板“DEFAULT”键同时开机，尝试恢复出厂设置。

若无效，通过USB接口连接电脑，使用力科官方软件（如LeCroy Application Software）重新安装固件。

校准文件恢复

若开机后提示校准错误，需从力科官网下载对应型号的校准文件（.cal格式），通过U盘导入示波器。

第五步：专业维修支持

若以上步骤无法解决，建议联系力科官方售后或专业维修机构（如武汉康芯源技术有限公司心），提供以下信息以加速诊断：

示波器序列号（位于底盖标签）。

故障现象详细描述（如“开机无显示，电源灯闪烁”）。

自已尝试的维修步骤及结果。

工具与备件清单

通过以上步骤，可系统性排查并修复力科WavePro HD 404HD的无法开机问题。若涉及复杂硬件故障（如主板级损坏），建议优先联系专业维修服务以确保设备安全。
