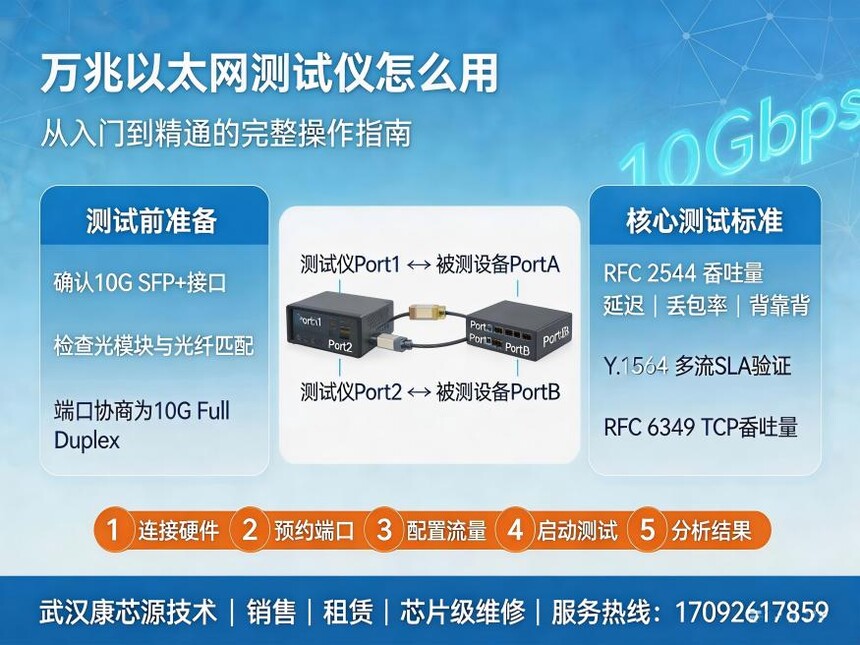

万兆以太网测试仪怎么用：从入门到精通的完整操作指南

引言：为什么需要专业的万兆以太网测试仪？

随着数据中心、企业骨干网和5G承载网全面迈入万兆（10G）时代，网络设备的性能验证变得前所未有的重要。一台标称“万兆”的交换机，在实际业务中能否真正跑满线速？小包转发率是否达标？延迟是否满足实时业务需求？这些问题，只有通过专业的万兆以太网测试仪才能得到准确答案。

万兆以太网测试仪是一种能够产生和接收10Gbps速率以太网流量的专业测试设备。与普通PC上的iPerf等软件工具不同，专业测试仪在硬件层面生成流量并打上精确的时间戳，测试精度可达微秒（μs）甚至纳秒级。本文将系统讲解万兆以太网测试仪的使用方法，覆盖从硬件连接到标准测试执行的全流程。

一、认识万兆以太网测试仪：设备组成与核心功能

1.1 基本组成

一台专业的万兆以太网测试仪通常由以下部分构成：

▪ 测试机箱：搭载高性能测试卡（如思博伦的万兆测试模块、信而泰BigTao系列板卡）

▪ 测试模块/板卡：提供万兆（10G）物理接口，通常为SFP+光口或10GBase-T电口

▪ 控制终端：运行测试软件的PC或服务器

▪ 测试软件：如思博伦TestCenter Application、信而泰Renix、是德IxNetwork等

▪ 连接介质：SFP+光模块、光纤跳线或Cat6A/7类网线

1.2 核心测试功能

万兆以太网测试仪能够完成以下核心测试：

二、常用测试标准简介

在使用万兆以太网测试仪之前，理解几个核心测试标准至关重要：

RFC 2544——网络性能测试的“金标准”

RFC 2544是网络互联设备基准测试的方法学标准，定义了四项核心测试：

吞吐量（Throughput） ：被测设备在不丢包前提下能够转发的特别大数据速率

延迟（Latency） ：数据包从发送到接收的时间

丢包率（Frame Loss Rate） ：不同负载下的帧丢失比例

背靠背（Back-to-Back） ：设备在无丢包情况下能连续接收的特别大帧数

RFC 2544采用二分查找法来确定吞吐量——测试仪在1%到100%线速范围内智能发送不同速率的流量，通过检查是否丢包快速收敛到“不丢包的特别高速率”。测试通常覆盖7种预定义的帧长度（64、128、256、512、1024、1280、1518字节）。

ITU-T Y.1564——以太网服务激活测试

Y.1564是ITU-T制定的以太网服务验证标准，专门用于测试移动回传网络和电信级以太网业务。与RFC 2544不同的是，Y.1564可以同时配置多达10个业务流，一次性验证所有服务级别的SLA指标。

RFC 6349——TCP吞吐量测试

RFC 6349定义了基于TCP的吞吐量测试方法，用于测量真实TCP业务（如文件传输、视频流）的端到端吞吐量。VIAVI的TrueSpeed功能就是基于RFC 6349标准设计的自动化测试工具。

三、测试前的准备工作

3.1 设备选型与检查

在进行万兆测试之前，首先确认以下事项：

测试仪是否支持万兆速率：确认测试模块/板卡支持10G SFP+或10GBase-T接口

光模块/线缆是否匹配：确认SFP+光模块类型（SR/LR/LRM等）与光纤类型（多模/单模）匹配

端口状态检查：在测试软件中确认端口已成功在线（Online），协商速率显示为“10G Full Duplex”

3.2 典型测试拓扑搭建

特别常见的万兆测试拓扑为双端口直连测试：

[测试仪 Port1] <--光纤/网线--> [被测设备 Port A]

[测试仪 Port2] <--光纤/网线--> [被测设备 Port B]

关键注意事项：

光纤测试必须使用跳线直连，避免分光器损耗

多模光纤传输距离≤550米，超距需换单模

确保光模块的收发配对正确（TX→RX，RX→TX）

四、主流品牌万兆测试仪操作指南

4.1 思博伦（Spirent）TestCenter操作流程

思博伦Spirent TestCenter是全球领先的网络性能测试平台，万兆测试通常使用MX系列或FX系列万兆测试模块。

步骤1：硬件连接与系统初始化

启动测试机箱电源，等待自检完成（指示灯绿色常亮）

通过网线连接控制终端与机箱管理口

使用SFP+光模块和光纤连接测试端口与被测设备

步骤2：连接机框并预留端口

打开Spirent TestCenter Application软件

点击 File → Connect 或主工具栏的连接图标

输入机箱IP地址，点击OK连接

在“Port Reservation”标签页中勾选计划用于测试的物理端口

端口状态图标含义：绿色=空闲，蓝紫色=已被自己占用，红色=已被他人占用

步骤3：创建测试项目

点击 File → New → Test Configuration 创建新项目

自定义Project Name后点击Finish

选中Project后添加Test，自定义Test Name

步骤4：配置Device（仿真设备）

打开All Device配置界面，点击Add按钮

选择需要的两个端口，点击Next

在Select Protocols界面选择None（不应用协议）

配置IPv4地址和网关，确保同一网段

步骤5：创建流量（Traffic）

选择All Stream Blocks，点击Add按钮

添加Bound Stream Block，选择流量端口

配置帧长、速率、持续时间等参数

步骤6：启动测试与结果分析

点击Start按钮启动流量发送

在结果窗口中查看吞吐量、延迟、丢包率等关键指标

4.2 信而泰（XINERTEL）BigTao系列操作流程

信而泰BigTao系列是国内主流的万兆网络测试平台，搭配Renix测试软件使用。

步骤1：连接机箱与预约端口

打开Renix测试软件

连接BigTao机箱（BigTao220/BigTao6200等）

在端口管理界面预约需要使用的万兆测试端口

配置端口速率（强制10G或自协商）

步骤2：选择测试套件

Renix提供了丰富的配置向导（Wizard）：

RFC 2544性能测试套件（吞吐量、延迟、丢包率、背靠背）

Y.1564以太网服务验证套件

非对称吞吐量测试（适配“大下行小上行”场景）

步骤3：配置测试参数

在向导中配置流量模型（单向/双向）

设置帧长组合（64B/512B/1518B等）

配置发送速率范围和测试持续时间

对于Y.1564测试，配置多个业务流及其SLA参数

步骤4：执行测试

点击Start按钮开始测试

Renix自动执行二分查找（RFC 2544）或多流并发测试（Y.1564）

实时查看吞吐量、延迟、抖动等统计结果

步骤5：导出测试报告

测试完成后，Renix支持导出详细的测试报告，包含所有测试数据和图表。

4.3 是德科技（Keysight/IXIA）操作要点

是德科技IXIA平台（如XGS2、XM2等）支持从10G到400G的万兆及以上速率测试。

核心操作流程：

▪ 硬件连接：将IXIA万兆测试模块（如Novus 10GE模块）安装到机箱中

▪ 软件启动：打开IxNetwork或IxLoad测试软件

▪ 端口配置：预约万兆端口，配置速率和双工模式

▪ 流量创建：在IxNetwork中创建流量流（Traffic Flow），配置帧长、速率等

▪ 协议仿真（如需）：配置路由协议（BGP/OSPF）、隧道协议（VXLAN/SRv6）等

▪ 执行测试：启动流量并监控实时统计

4.4 VIAVI/EXFO手持式万兆测试仪操作

对于现场测试场景，VIAVI T-BERD/MTS系列和EXFO FTB系列手持式万兆测试仪是常用选择。

基本操作流程：

1. 按下电源键开机

2. 在主界面选择测试类型（如“Ethernet 10GigE LAN Layer 2 Traffic Terminate”）

3. 配置接口参数（端口、速率、帧长等）

4. 选择测试标准（RFC 2544、Y.1564 SAMComplete等）

5. 设置测试参数（负载类型、负载单位、目标速率等）

6. 按Start键开始测试

7. 查看Summary Results窗口中的测试结果

五、实战案例：万兆交换机RFC 2544吞吐量测试

以下以一个完整的万兆交换机吞吐量测试为例，展示全流程：

5.1 测试拓扑

[测试仪 Port1 (10G)] ----光纤---- [交换机 Port1]

[测试仪 Port2 (10G)] ----光纤---- [交换机 Port2]

5.2 测试配置

5.3 执行步骤

搭建拓扑：按上图连接测试仪与交换机

软件配置：在测试软件中选择RFC 2544测试套件

选择端口：选择Port1和Port2作为测试端口

配置帧长：勾选需要测试的帧长组合

设置参数：配置允许丢包率、测试时长等

启动测试：点击Start，测试仪自动执行二分查找

查看结果：测试完成后查看各帧长的吞吐量数据

5.4 结果解读

64字节帧吞吐量：这是特别考验设备性能的指标，64字节小包线速转发需要极高的包处理能力（14.88Mpps @ 10G）

1518字节帧吞吐量：大包测试主要考验带宽能力（0.81Mpps @ 10G）

如果64字节吞吐量远低于线速：说明设备存在CPU/ASIC处理瓶颈

如果所有帧长吞吐量均达标：设备万兆转发能力合格

六、常见问题与避坑指南

6.1 端口无法建链

可能原因：

光模块类型不匹配（SR vs LR vs LRM）

光纤类型错误（多模光纤配单模模块）

收发配对错误（TX接TX，RX接RX）

解决方案：

检查光模块型号与光纤类型是否匹配

确认收发交叉连接（测试仪TX→设备RX）

在软件中确认端口速率协商为“10G Full Duplex”

6.2 测试结果不稳定

可能原因：

线缆损耗过大或连接器污染

被测设备存在流量整形或限速策略

环境温度过高导致设备降频

解决方案：

使用光纤端面检测探针检查并清洁连接器

检查被测设备配置，确认无误码限速策略

确保测试环境温度在适宜范围内

6.3 吞吐量远低于标称值

可能原因：

小包转发率受限于设备CPU/ASIC处理能力

被测设备开启了安全策略或ACL过滤

测试仪端口配置了错误的帧长或速率

解决方案：

检查被测设备是否开启了任何流量过滤功能

确认测试仪端口速率设置为强制10G而非自协商降速

使用不同帧长组合测试，定位性能瓶颈

6.4 Y.1564测试失败

可能原因：

多个业务流的SLA配置不合理

被测设备无法同时满足所有流的带宽和延迟要求

解决方案：

逐一检查每个业务流的CIR（承诺信息速率）、CBS（承诺突发大小）等参数

从低负载开始逐步增加，定位哪个流是性能瓶颈

七、结语

万兆以太网测试仪的使用，核心在于“理解标准、规范操作、正确解读”。无论是思博伦TestCenter的精细化配置、信而泰Renix的向导式操作，还是VIAVI/EXFO手持仪器的现场便捷测试，其底层逻辑都是相通的——通过硬件级精确的流量生成与统计，客观评估网络设备的真实性能。

掌握万兆以太网测试仪的使用方法，不仅是网络工程师的基本功，更是保障网络设备质量、优化网络性能的关键能力。希望本文能帮助您从“会连接”进阶到“懂测试”，在实际工作中得心应手。
