引言

在时间敏感网络（TSN）的测试验证体系中，流量生成与统计捕获是特别基础也是特别核心的能力。TSN的核心价值在于为关键数据流提供确定性的低延迟、低抖动传输保障——而这一保障是否真正实现，必须通过精确可控的流量生成和全面的统计捕获来验证。

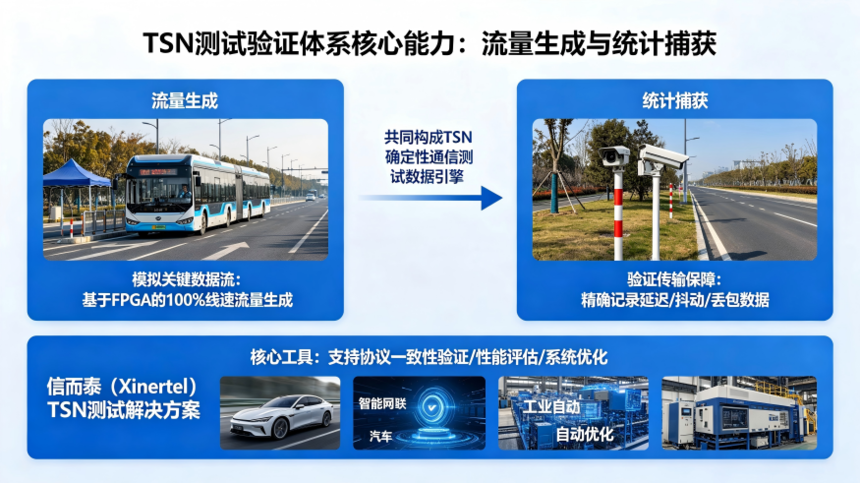

如果把TSN网络比作一条“确定性高速公路”，那么流量生成就是在这条公路上按照预定时刻表“发车”的测试车辆，而统计捕获则是在沿途设置的“测速点”和“监控摄像头”——精确记录每一辆车是否在预定时间到达、是否超速、是否丢包。两者共同构成了TSN确定性通信测试的“数据引擎”，为协议一致性验证、性能评估和系统优化提供特别基础的测试数据支撑。

信而泰（Xinertel）作为国内TSN测试领域的代表性力量，其TSN测试解决方案中的流量生成与统计捕获能力，凭借基于FPGA的100%线速流量生成、统计与捕获功能，已成为智能网联汽车、工业自动化等领域TSN设备研发与验证的核心工具。本文将从TSN流量测试的核心需求出发，系统解析信而泰TSN流量生成与统计捕获的技术原理、产品特性与典型应用场景，并结合武汉康芯源技术有限公司的专业服务体系，为行业提供一份完整的TSN流量测试参考。

一、为什么TSN需要专门的流量生成与统计捕获？

TSN与传统以太网的本质区别在于“确定性”——数据包不再是被动地“尽力而为”传输，而是按照精确的时间表“准时发车、准时到达”。这种确定性机制的验证，对测试仪表的流量生成和统计捕获能力提出了远高于传统以太网测试的要求。

1.1 流量生成的严苛要求

在TSN测试中，流量生成不再是简单地“发包”：

纳秒级时序精度：802.1Qbv门控调度要求流量在纳秒级精度的时间窗口内发送。测试仪必须能够生成严格对齐GCL窗口的流量，验证被测设备是否按预期执行门控调度。

多优先级并发：TSN网络同时承载多种优先级的数据流，测试需要模拟真实场景下的混合流量——高优先级的关键控制流、中等优先级的音视频流、低优先级的背景数据流。

协议栈仿真：TSN测试不仅需要L2/L3层的流量发生，还需要对802.1AS/gPTP、802.1Qbv、802.1CB等TSN协议进行仿真。

可重复性与可控性：测试结果必须具备可重复性，流量生成的参数（帧长、速率、优先级、发送时刻等）必须精确可控。

1.2 统计捕获的严苛要求

TSN测试的统计捕获同样面临独特挑战：

纳秒级时间戳捕获：验证时间同步精度和门控调度合规性，需要捕获每个数据包的精确到达时间，时间戳精度必须达到纳秒级。

线速无丢包捕获：在100%线速流量下，测试仪必须能够完整捕获所有数据包，不能因捕获能力的不足而“漏掉”真正的问题。

多维度统计：不仅需要统计吞吐量、丢包率等常规指标，还需要统计每个流的端到端延迟、抖动、帧间间隔等TSN特有指标。

协议层解析：需要能够解析TSN协议栈的报文内容，验证时间戳修正域、序列号等关键字段的正确性。

信而泰TSN测试方案正是针对这些严苛要求而设计，通过FPGA硬件加速实现了100%线速的流量生成、统计与捕获，为TSN确定性通信测试提供了坚实的技术底座。

二、信而泰TSN流量生成的核心能力

2.1 基于FPGA的100%线速流量生成

信而泰TSN测试模块采用FPGA硬件架构实现流量生成。与纯软件方案相比，FPGA方案的核心优势在于：

确定性时序：FPGA硬件逻辑不受操作系统调度和CPU负载的影响，能够以纳秒级精度控制数据包的发送时刻。

线速性能：支持100%线速流量生成，在10G/5G/2.5G/1G/100M等全速率下均能保持满负载发包能力。

可重复性：硬件实现的流量生成具有极高的可重复性，同一测试用例在不同时间执行的结果保持一致。

2.2 多速率端口覆盖

信而泰V2-10G-4M-TSN测试模块配备4个Combo接口（SFP+或RJ45） ：

电口：支持10G/5G/2.5G/1G/100M全速率覆盖

光口：支持10G/1G速率

帧长度：支持58至16383字节范围

这种多速率覆盖能力使得同一测试平台可以适配从低速传感器接口到高速骨干网的不同测试场景，无需为不同速率配置不同的测试仪表。

2.3 灵活的流量定义与协议仿真

信而泰Renix软件平台提供了强大的流量定义和协议仿真能力：

流编辑功能：支持灵活的流量定义，包括帧长、速率、优先级、VLAN配置等参数的精确控制。

TSN协议仿真：支持802.1AS、802.1Qbv、802.1CB、802.1Qav、802.1Qbu、802.1Qci、802.1Qcr、802.1Qat(SRP)和802.1Qch等多种TSN协议的仿真。

多协议支持：除TSN协议外，还支持路由、组播、接入、MPLS、VxLAN以及分段路由（SR）等协议的功能及性能测试。

攻击流量生成：支持TSN攻击流量和以太网攻击流量的生成，用于安全测试。

2.4 802.1Qbv门控流量生成

802.1Qbv是TSN流量调度机制的核心，其核心机制是通过预配置的门控列表（GCL）来控制队列的发送时机。信而泰的测试方案支持：

GCL配置与验证：工程师可以在Renix平台中配置GCL的门控列表参数（周期、各队列门控状态与时长），并将其应用到被测设备的出接口上。

窗口合规性验证：生成严格对齐GCL窗口的测试流量，验证被测设备是否在预定时间窗口内无冲突地发送数据。

多优先级队列测试：验证不同优先级流量在门控调度下的实际表现——高优先级流是否在专属窗口内准时发送，低优先级流是否在关门状态下被正确阻塞。

三、信而泰TSN统计捕获的核心能力

3.1 基于FPGA的线速统计与捕获

信而泰TSN测试模块的统计与捕获功能同样基于FPGA硬件实现：

100%线速捕获：在满负载流量下仍能完整捕获所有数据包，不因捕获能力的瓶颈而漏包。

硬件时间戳：每个捕获的数据包都带有硬件生成的高精度时间戳，帧时戳分辨率达到8纳秒。

实时统计：支持发送/接收流帧数、发送/接收速率、接收带宽、错包统计等实时统计。

3.2 全面的统计维度

信而泰Renix平台提供完善的统计功能：

流量统计：发送/接收流帧数、发送/接收速率、接收带宽

质量统计：错包统计、丢包率、流帧的时延、时延抖动

TSN专项统计：时间同步精度统计、GCL窗口合规性统计、FRER序列号统计

这些统计维度覆盖了TSN测试从协议一致性到性能评估的完整需求。

3.3 强大的捕获与分析能力

信而泰Renix平台的捕获功能覆盖控制层面和数据层面：

控制层面捕获：支持TSN协议报文的捕获与分析，如gPTP的Sync/Follow_Up报文、802.1Qbv的GCL配置报文等。

数据层面捕获：支持数据流量的完整捕获，包括帧头、载荷和帧尾的全部内容。

流分析器：支持多种流编辑功能，可对捕获的数据进行多维度分析。

中英文测试报告：支持中英文测试操作软件和中英文测试报告的自动生成。

3.4 802.1CB测试中的统计捕获应用

以802.1CB帧复制与消除测试为例，信而泰的统计捕获能力在以下环节发挥关键作用：

单机功能测试中，测试仪在Port1发送流量，在Port2和Port3上分别抓包查看是否都收到了流量并且添加了序列号。在DUT做Listener代理时，测试仪在Port1和Port2发送FRER Stream至DUT，在Port3上抓包验证是否将序列号去除且只收到一份流量。

组网功能测试中，在SW1上配置帧复制功能，SW4上配置帧消除功能，测试仪在P1发送匹配规则的流量后，在P2上抓包验证是否只收到一份流量。断开SW1和SW2之间的链路后，通过统计捕获验证是否实现了零丢包的故障转移。

四、基准测试套件：标准化的流量测试方法

信而泰TSN测试方案支持多项行业标准基准测试套件：

RFC2544（网络互联设备基准测试） ：用于评估TSN设备的吞吐量、延迟、丢帧率和背靠背帧等关键性能指标。

RFC2889（局域网交换设备基准测试） ：专注于交换机的转发性能测试，支持转发压力速率测试。

RFC3918（IP组播基准测试） ：用于评估组播流量的转发性能。

这些基准测试套件与信而泰的流量生成与统计捕获能力深度集成，工程师只需在Renix平台中选择对应的测试套件，即可自动执行标准化的测试流程并生成测试报告。

五、典型应用场景

5.1 ECU部件级TSN协议测试

在单个ECU的TSN协议一致性验证中，信而泰的流量生成与统计捕获能力用于：验证gPTP时间同步报文交互的正确性、验证802.1Qbv门控调度的纳秒级窗口合规性、验证802.1CB帧复制与消除功能的正确性。

5.2 多节点系统级TSN验证

在多节点TSN网络的系统级验证中，信而泰方案通过多端口并行流量生成与捕获，模拟真实车载环境下的混合流量场景，验证全网多节点的时间同步一致性、混合流量下的调度冲突检测、以及802.1CB故障注入与端到端故障转移验证。

5.3 车载以太网全栈测试

信而泰通过BigTao硬件平台和Renix软件平台，可以针对汽车以太网中的ECU终端、车载网关进行全面的2-7层功能和性能测试，具体包括：100/1000Base-T1端口连通性测试、RFC2889/RFC2544/RFC3918标准测试套、路由交换协议测试、AVB/TSN协议测试、DDOS攻击测试、长时间稳定性打流测试。

5.4 产线批量测试

在TSN ECU的量产阶段，信而泰测试平台支持Python API自动化脚本执行，实现从端口控制、流量收发到测试报告生成的全流程自动化，大幅提升产线测试效率。

六、武汉康芯源技术的专业服务

武汉康芯源技术有限公司位于“中国光谷”武汉东湖高新区，是一家专业从事通信/网络/（光）电子测试测量仪器仪表的销售、租赁、维修、技术支持和技术咨询的综合性服务商。公司深耕行业超过6年，先后为烽火、中兴、锐捷、华三、普联等众多高新技术企业提供过服务，累计为超过300家客户提供过优质的维修服务。

作为信而泰TSN测试解决方案的专业服务商，武汉康芯源技术重点代理销售信而泰TSN测试解决方案的完整产品组合，包括：

BigTao 220/6200机箱：模块化硬件测试平台

V2-10G-4M-TSN测试模块：10G多速率光电组合TSN测试模块

Renix/Renix-G测试软件平台：协议仿真、流量生成与自动化测试管理

在流量生成与统计捕获的测试场景中，康芯源可为客户提供：信而泰TSN测试设备的销售与租赁服务（针对预算有限、项目周期短的企业，提供灵活的租赁方案）、专业的技术支持与咨询服务（协助客户完成测试环境搭建、流量配置和结果分析）、高效的维修与维保服务（思博伦、IXIA、信而泰、是德等品牌测试仪的修复率达原厂水平），以及从ECU部件级测试到多节点系统级验证的全流程技术咨询。

康芯源技术认为，TSN技术的引入使以太网真正具备“确定性”的传输能力，依托自身在通信设备维修、网络通信解决方案等方面积累的丰富经验，康芯源助力车企与Tier 1供应商合理选择测试设备并建立全栈测试能力。

七、结语

TSN流量生成与统计捕获是确定性通信测试的“数据引擎”——没有精确可控的流量生成，就无法验证TSN网络的确定性调度机制；没有全面的统计捕获，就无法量化评估TSN网络的真实性能表现。

信而泰通过V2-10G-4M-TSN测试模块的FPGA硬件加速、8纳秒帧时戳分辨率、100%线速流量生成与统计捕获能力，以及Renix软件平台的全协议仿真和自动化测试管理能力，为TSN设备从芯片验证到系统集成的全生命周期测试提供了坚实的技术底座。而武汉康芯源技术有限公司作为信而泰TSN测试解决方案的专业服务商，凭借专业的设备销售与租赁、技术支持与咨询、维修与维保等一站式服务能力，为TSN流量测试的落地提供了可靠的特别后一公里保障。

在智能汽车从“功能叠加”走向“系统融合”的关键时刻，一套具备强大流量生成与统计捕获能力的TSN测试体系，就是智能汽车确定性通信特别可靠的验证基石。

如需了解更多关于信而泰TSN流量生成与统计捕获测试方案的设备选型、方案咨询或技术支持，欢迎联系武汉康芯源技术有限公司（地址：湖北省武汉市东湖新技术开发区长城园路精工科技园A603号），专业团队将为您提供从流量配置到结果分析的定制化TSN测试解决方案。
